Pohonné jednotky
Tu nájdete typy pohonných jednotiek.
Základné informácie
Pohonná jednotka tvorí hlavnú časť automatických dverí. V tejto jednotke sa nachádzajú hlavné mechanické a elektrické časti pohonu. Jednotka sa montuje väčšinou na hliníkovú stenu, prípadne fasádu, alebo na murovanú stenu. Pohon obsahuje hliníkový kryt, ktorý môže byť v prevedení prírodný elox alebo z farebnej škály RAL podľa požiadavky zákazníka. Naša spoločnosť ponúka nasledovné typy pohonov.
E100
Pohon E100 je najnovším prírastkom v rodine EMOS ALUMATIC, s.r.o. Je to veľmi univerzálny pohon so širokou možnosťou použitia. Vhodný je aj pre fasádne systémy, kde je požiadavka na krídla väčších rozmerov a hmotnosti. Spolu s krídlami EA50 tvoria výbornú kombináciu riešenia vstupu do budov.

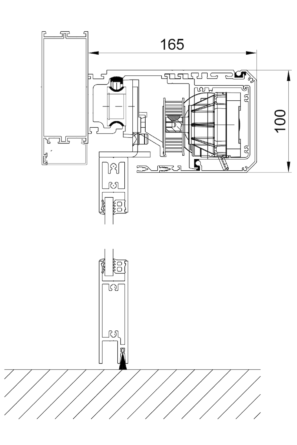

Technické parametre pohonu E100
| Napájacie napätie | 230 V / 50 Hz |
|---|---|
| Maximálny príkon | 240 W |
| Výška pohonu | 100 mm |
| Hĺbka pohonu | 165 mm / teleskopický 240 mm |
| Zaťažiteľnosť pohonu | 140 kg jedno krídlo | 2 x 110 kg dve krídla |
| Hrúbka krídel | max. 80 mm |
| Výšková nastaviteľnosť krídel | ±10 mm |
-
-
Stavebná pripravenosť AUD
Stavebná pripravenosť pre automatické dvere
M138
Pohonná jednotka M138 konštrukčne vyhovuje väčšine štandardných aplikácií. So svojou výškou 138 mm je vhodná pre montáž na väčšinu hliníkových portálov s obvyklou výškou 150 mm. Pohonná jednotka má vymeniteľnú pojazdovú dráhu, čím je predurčená na vysokú životnosť pohonu s možnosťou jeho následnej mechanickej renovácie. Všetky súčasti pohonu majú modulárny charakter a sú ľahko servisovateľné.
Technické parametre pohonu M138
| Napájacie napätie | 230 V / 50 Hz |
|---|---|
| Maximálny príkon | 120 VA |
| Výška pohonu | 138 mm |
| Hĺbka pohonu | 162 mm |
| Zaťažiteľnosť pohonu | 150 kg jedno krídlo | 2 x 120 kg dve krídla |
| Hrúbka krídel | max. 80 mm |
| Výšková nastaviteľnosť krídel | ±10 mm |
-
-
-
Stavebná pripravenosť AUD
Stavebná pripravenosť pre automatické dvere
S72
Pohonná jednotka S72 je špeciálna nízka pohonná jednotka určená predovšetkým na montáž do hliníkových fasád a v priestoroch so zníženým priestorom na osadenie. Napriek svojej nízkej výške umožňuje dobrý prístup ku pojazdovej dráhe a ďaľším mechanickým dielom vyžadujúcim nastavovanie či údržbu. Pohonná jednotka je riadená špeciálnou elektronikou s redukovanými rozmermi prispôsobenou na zasunutie do systémových profilov tejto rady.

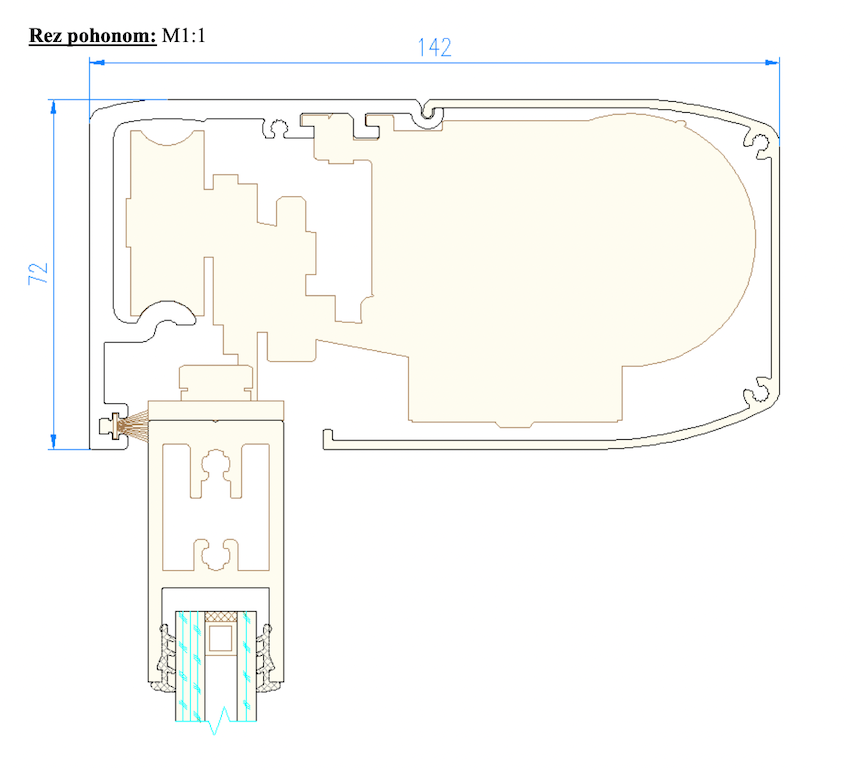

Technické parametre pohonu S72
| Napájacie napätie | 230 V / 50 Hz |
|---|---|
| Maximálny príkon | 90 VA |
| Výška pohonu | 72 mm |
| Hĺbka pohonu | 142 mm |
| Zaťažiteľnosť pohonu | 120 kg jedno krídlo | 2 x 80 kg dve krídla |
| Hrúbka krídel | max. 50 mm |
| Výšková nastaviteľnosť krídel | ±10 mm |
